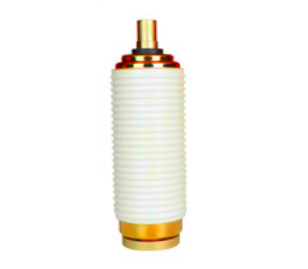

真空滅弧室的主要組成部件及其作用：
一、絕緣外殼
絕緣外殼能保證真空滅弧室在生產及運行過程中的氣密性又不易損壞。
二、波紋管
波紋管是真空滅弧室中不可缺少的重要元件。是唯一可動的外殼部分，因此它的作用也稱為“動密封”。既能保證滅弧室的密封，又能借助于它來實現觸頭的相對運動，波紋管的允許伸縮量決定了所能獲得的最大觸頭開距。
三、觸頭
真空滅弧室是真空開關的心臟，而觸頭則是真空滅弧室的心臟，因此觸頭材料和觸頭結構等對真空滅弧室的性能影響極大。
四、動靜導電桿
一般來講，導電系統主要包括動、靜導電桿和導電塊。根據機構安裝方式不同、靜端導電有的靠靜導電桿，有的靠導電塊。動靜導電桿一端連接觸頭，另一端伸出管外與機構連接從而實現與電路連接。
五、主屏蔽罩
主屏蔽罩也稱為中間屏蔽罩或冷凝屏蔽罩。其主要作用是可以阻擋電弧生成物四周噴濺的作用，有助于電弧熄滅后殘余等離子體的衰減，防止絕緣外殼受污染。
六、導向套
顧名思義，導向套是對動導電桿的運動起導向作用，盡量保證動作過程中真空滅弧室動靜端的同軸度，從而保證動靜觸頭的接觸面積。另外，導向套還可以與動導電桿做防扭設計，以防在裝配過程中扭傷波紋管。
七、動靜蓋板
通過動靜蓋板與瓷殼進行釬焊，形成密閉的真空腔室。
