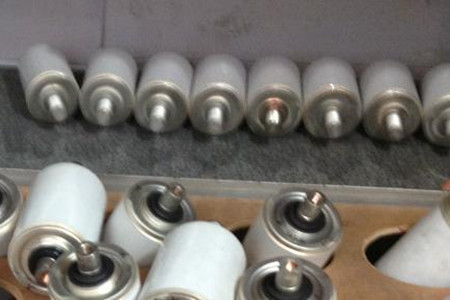

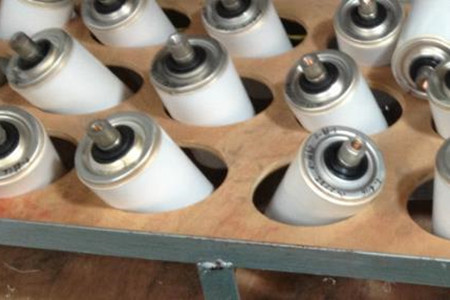

真空滅弧室是電力系統中的關鍵組件，屏蔽罩是其重要的部件，它位于觸發器和固定觸頭之間，用于控制電弧的運動和滅除。本文將探討屏蔽罩在滅弧室中的作用以及它對滅弧室性能的影響。
一、屏蔽罩的作用
屏蔽罩是一種金屬或絕緣材料制成的外殼，位于滅弧室的弧道內，用于控制電弧的行為。其主要作用包括：
電弧控制：屏蔽罩能夠控制電弧的移動和擴散，將電弧引導到合適的位置，以便進行滅弧操作。這有助于防止電弧擴散到不希望的區域，減少設備損壞的風險。
電弧延遲：屏蔽罩可以延遲電弧的形成和發展，從而提供更多時間進行干擾和滅弧操作。這對于在高電壓滅弧室中控制電弧至關重要。
絕緣保護：在一些情況下，屏蔽罩可以用作絕緣保護，防止觸電或阻止外部物質進入真空滅弧室。
二、屏蔽罩的設計和材料
屏蔽罩的設計和材料選擇對于滅弧室的性能至關重要。以下是一些常見的設計和材料因素：
形狀和尺寸：屏蔽罩的形狀和尺寸應根據具體的滅弧室設計和操作要求進行優化。合適的形狀可以控制電弧的擴散，提高滅弧效率。
材料：屏蔽罩通常由高強度的絕緣材料或金屬制成。絕緣材料如陶瓷或復合材料能夠提供良好的電絕緣性能，而金屬則能夠提供更好的電弧控制和耐久性。
冷卻系統：一些真空滅弧室可能需要在屏蔽罩中集成冷卻系統，以確保在高電流負荷下保持適當?shù)臏囟取＿@有助于延長屏蔽罩的使用壽命并提高性能。
耐磨性：屏蔽罩應具有足夠的耐磨性，以抵抗電弧和氣體流動對其表面的磨損。這有助于保持屏蔽罩的幾何形狀和性能。
三、屏蔽罩對性能的影響
屏蔽罩作為真空滅弧室中的重要部件，對性能有著顯著的影響：
滅弧效率：正確設計的屏蔽罩可以提高滅弧效率，確保電弧得以迅速控制和熄滅。這有助于減少電弧持續時間，降低滅弧室的磨損，提高其壽命。
電弧控制：屏蔽罩能夠控制電弧的運動，將其引導到合適的位置，防止電弧擴散到不希望的區域。這有助于保護設備和維護電網的穩定性。
抗磨損性：屏蔽罩的材料和設計應具備足夠的抗磨損性，以防止電弧和氣體流動對其表面造成損害。這有助于延長屏蔽罩的壽命。
絕緣性能：對于具有絕緣作用的屏蔽罩，其絕緣性能必須得到保持，以防止擊穿或漏電。
溫度控制：部分屏蔽罩需要集成冷卻系統，以保持適當?shù)臏囟取＿@有助于防止過熱，提高性能和壽命。
屏蔽罩在真空滅弧室中扮演著關鍵的角色，對電弧的控制和滅除至關重要。通過理解屏蔽罩的作用和影響，以及采取適當?shù)谋ｐB(yǎng)措施，可以確保滅弧室在各種操作條件下都能夠可靠地工作，從而維護電力系統的安全性和穩定性。
